EPFU Singlemode - G657A1

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Configureer jouw EPFU Singlemode - G657A1

Aantal vezels

Pan grootte

Aantal

Nog %1 beschikbaar

Productomschrijving

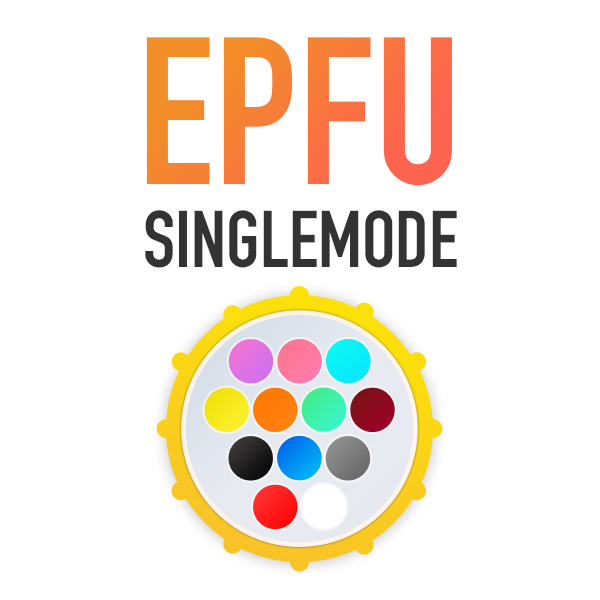

EPFU A12 G657A1 is een kabel met een zeer kleine diameter voor blown-fiber toepassingen in micro-duct. De vezels zijn gecoat met een zachte acrylaat beschermlaag. Een gepatenteerde buitenmantel met groefontwerp zorgt voor lage wrijving en de beste blaasprestaties.

Eigenschappen

Vezel type 250um G657A1
Binnenlaag van hars
Low friction
Halogeenvrije buitenmantel
12 Vezels

Technische specificaties

Aantel vezels	12
Buitenste diameter (mm)	1.65±0.03
Gewicht (G/M)	2.2
Min buigradius (mm)	80
Mantelkleur	Geel

Mechanische test

test	standaard	parameters	criteria
Trekkracht	IEC 60794-1-2-E1	Lading: 1×W	Vezel belasting ≤0.4% bij MAX extra demping ≤0.05dB vezel belasting ≤0.05% na test
Buiging	IEC 60794-1-2-E11A	Ø40mm×3turns 5 cycli bij 20°C	Vezel belasting ≤0.05dB, na test
Compressie	IEC 60794-1-2-E3	100 N, 60s	Vezel belasting ≤0.05dB, na test

Omgevingstest

test	standaard	parameters	criteria
Temperatuur fluctuatie	IEC 60794-1-2-F1	-30°C, +60°C, (2 cycli)	Absolute demping ≤0.5dB/km, tijdens test Absolute demping ≤0.1dB/km, na test
Onderdompeling	IEC 60794-5	1000 uur in water, 18°C ~ 22°C	(Test na temp. fluct.) ≤0.07dB/km verandering in vergelijking met startwaarde
Waterdamp/hittecyclus	IEC 60068-2-38	25°C, 65°C, 25°C, 65°C, 25°C,-10°C, 25°C	Absolute demping ≤0.5dB/km, tijdens test Absolute demping ≤0.1dB/km, na test

Blaastest

Aantal vezels	12
Test apparatuur	Plumettaz:um25; Ericsson:f
Standaard duct	5.0 / 3.5mm
Druk	7bar / 15bar
Gebruikelijke blaasafstand	500m / 800m
Gebruikelijke blaastijd	15 min / 20 min
