Glasvezel quad OTDR AFL FlexScan® FS300

Ga naar het einde van de afbeeldingen-gallerij

Ga naar het begin van de afbeeldingen-gallerij

Productvideo bekijken

Productomschrijving

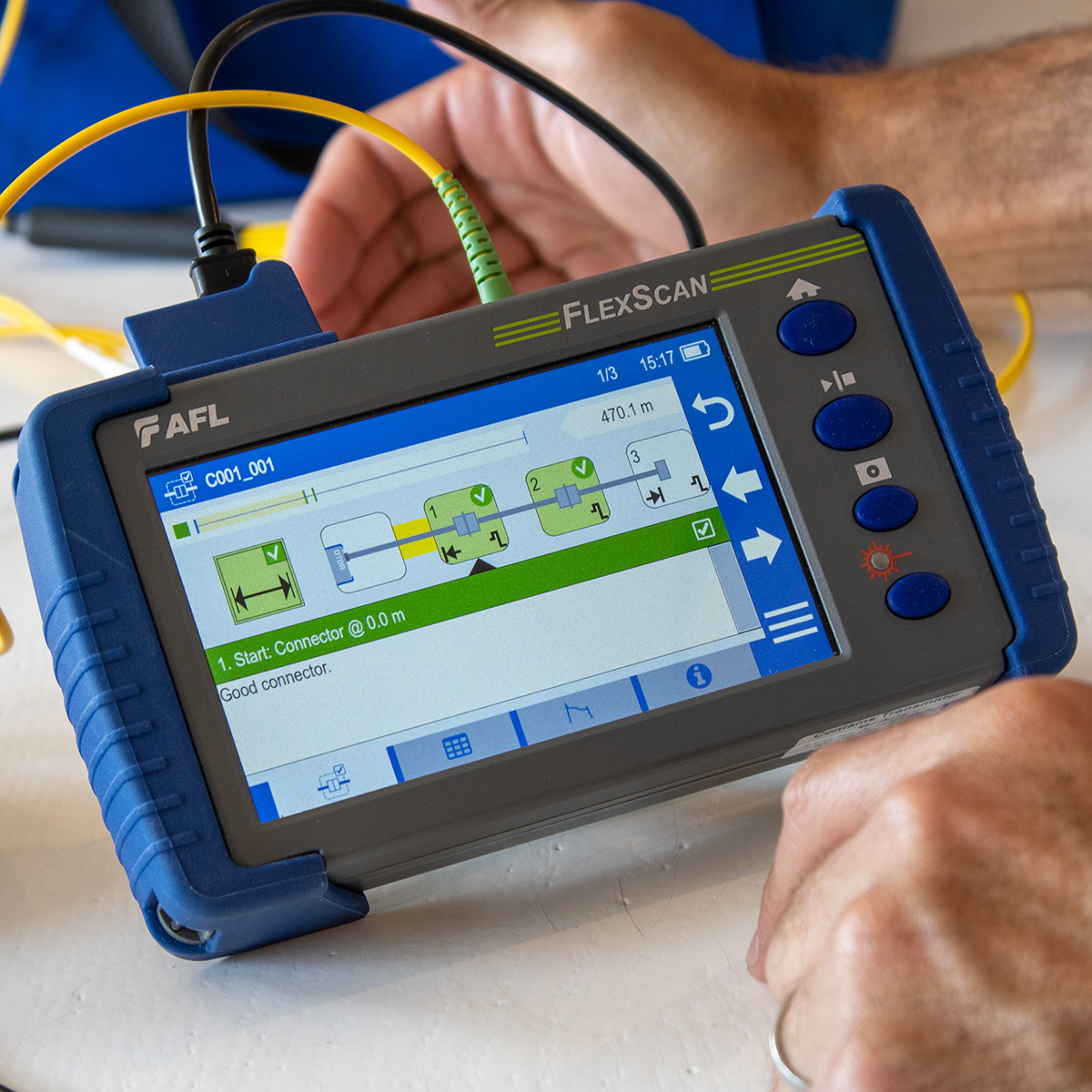

OTDR meten is nog nooit zo gemakkelijk geweest als met de Flexscan OTDR van AFL. De meter is te gebruiken voor Multimode en Singlemode netwerken (850/1300 & 1310/1550nm golflengte's) en tevens beschikt de meter over een Powermeter functie én een LED bron om eventuele breuken in een kabel op te sporen. Samen met de bijgeleverde software kunt u de meter eenvoudig op een PC of Notebook aansluiten om alle testresultaten te bekijken en om deze af te drukken.

Nieuwe feature is dat deze slimme OTDR zelf een tracé indicatie kan geven: doordat deze zelf aangeeft of het een las, connector overgang of het een diverse fout betreft is de OTDR voor iedereen geschikt, zonder eventuele OTDR cursus.

Een FS200 variant is ook beschikbaar voor enkel Singlemode metingen.

Eigenschappen

Alles-in-één testmogelijkheid

De FlexScan FS300 bevat een geïntegreerde VFL, vermogensmeter en lichtbron. Het kan eenvoudig worden gekoppeld aan AFL's bekroonde FOCIS-familie van inspectiescopes voor enkelvoudige vezel- en/of MPO- en OptiTip® multivezelinspectie, zodat technici alles hebben wat ze nodig hebben om optische netwerkproblemen op te sporen en op te lossen.

Prestatievol

Met SmartAuto geautomatiseerde multi-puls acquisitie, 37 dB dynamisch bereik en best-in-class dode zones, testen FlexScan Quad OTDR's multimode en single-mode netwerken - inclusief FTTH PON's en POLAN's tot 1:64 split ratio - terwijl ze nog steeds detecteren en meten evenementen <2 meter uit elkaar.

Gebruikersvriendelijk

Met de FS300 kunnen zowel ervaren als beginnende technici snel en nauwkeurig optische netwerkcomponenten en fouten detecteren, lokaliseren, identificeren en meten. Het past industriestandaard of door de gebruiker ingestelde pass/fail-criteria toe en geeft de resultaten weer met behulp van LinkMap-kleurgecodeerde pictogrammen die onmiddellijk de status van het netwerk weergeven.

Zakformaat

De FlexScan FS300's kleine vormfactor levert nog steeds 12 uur batterijgebruik plus een groot, helder, binnen/buiten, 5-inch 800 x 480 touchscreen-display dat geen stylus nodig heeft.

Meerdere rapportagemogelijkheden

Rapporten kunnen rechtstreeks vanaf het apparaat worden gegenereerd met behulp van de Print-to-PDF-functie of bestanden kunnen draadloos worden overgedragen naar de gratis FlexScan-app of worden geüpload via USB voor realtime rapportage met behulp van de meegeleverde Windows®-compatibele TRM® 3.0 Test Results Manager-software.

Technische specificaties

OTDR	MULTIMODE	SINGLE-MODE
Emitter Type	Laser
Veiligheidsklasse	Klasse I
Vezeltype	Multimode; Geschikt voor OM1-OM5	Single-mode; Geschikt voor alle G.65x
Golflengten	850/1300 ±20 nm	1310/1550 ±20 nm
Netwerk type	Point-to-point	Point-to-point en PON tot 1:64
Connector type	Door de gebruiker gespecificeerde APC- of UPC-huls met verwisselbare UCI-adapters
Dynamisch bereik	≥29/29 dB @ 850/1300 nm	≥37/36 dB @ 1310/1550 nm
Event Dead Zone	≤0.8 m @ 850/1300 nm gemiddeld	≤0.8 m @ 1310/1550 nm gemiddeld
Attenuation Dead Zone	≤3.0 m	≤3.5 m
PON Dead Zone	niet van toepassing	≤25 m
Pulsbreedtes	3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1 µs	3, 5, 10, 20, 30, 50, 100, 200, 300, 500 ns; 1, 2, 3, 5, 10, 20 µs
Bereik instellingen	250 m tot 30 km	250 m tot 240 km
Datapunten	tot wel 300,000
Datapunt verspreiding	≥5 cm tot ≤16 m
Groepsbrekingsindex	1.3000 tot 1.7000
Afstand onzekerheid	±(1 + 0.0025% x afstand + datapunt verspreiding) m
Lineariteit	±0.03 dB/dB
Verlies resolutie	0.001 dB
Reflectie bereik	850 nm: -20 tot -58 dB; 1300 nm: -20 tot -63 dB	1310/1550 nm: -20 tot -65 dB
Reflectie resolutie	0.01 dB
Reflectie nauwkeurigheid	±2 dB
ORL bereik	20 tot 60 dB
ORL Resolutie	0.01 dB
ORL nauwkeurigheid	±2 dB over afstand 30 tot 55 dB; ±4 dB over afstand 20-30 dB en 55-60 dB
Trace File Formaat	.SOR, Telcordia SR-4731 Issue 2
OTDR resultaat opslag	Intern of extern USB geheugen
Intern geheugen	Minimum 4 GB intern geheugen (App SW + >5000 traces gemiddeld)
Interne Launch Fiber	≥30 m interne MM launch fiber	≥50 m interne SM launch fiber
Real-time Refresh Rate	1 tot 4 Hz
Live Fiber Bescherming	Geen OTDR schade wanneer verbonden met live fiber ≤ +18 dBm bij golflengtes met bereik 825 tot 1675 nm
Live Fiber Detectie	Rapporteert live fiber met input signaal ≥ -35 dBm bij golflengtes met bereik 825 tot 1675 nm
